蘇州迅鵬FPV鐵殼交流電壓變送器依電廠要求制作的一款高效能電量變送器，外殼為金屬外殼，屏蔽效果好，抗干擾強，電路板為加厚電路板，是一種不需要經常維護和校驗，完全可信賴的第三代電量變送器。

FPV交流電壓變送器是一種將被測交流電壓參數，經隔離變送成線性的直流模擬信號的裝置。

測量：?jiǎn)蜗?三相交流電壓

輸入范圍：100Vac,450Vac

精度：±0.2%RO

輸出：4~20mAdc，0~10Vdc等模擬量信號

工作電源：AC220V±10%或AC/DC24~265V

安裝方式：35mm標準導軌、底座螺釘安裝

蘇州迅鵬FPV鐵殼交流電壓變送器的技術條件

引用標準：GB/T  13850-1998（IEC688-1992）

長期穩定度：≤±0.2%/年，無累計誤差

溫度影響：≤100ppm/℃

響應時間：＜400ms

輸出紋波：＜0.4% (峰-峰值)

輸入功耗：電流＜0.2VA，電壓＜0.1VA

工作頻率：標稱頻率±10%

輸出負載：電流輸出 額定10V壓降  最大15V壓降（可選）

          電壓輸出 額定 2mA 最大  5mA輸出

輸出負載影響：＜0.1%  （額定負載范圍內）

輔助電源：額定電壓 80%-120% 額定頻率  90%-110%

允許過量輸入：電流 3倍連續 10倍30秒  50倍1秒，

              電壓  最大2倍連續

電壓試驗：輸入/輸出/電源與外殼之間 2kV AC 1min    IEC688

沖擊試驗：ANSI C37.90a/1973 ，IEC  255-4（5kV 1.2/50us脈沖電壓）

校正幅度：滿度最小±3%，零點最小±1%

磁場影響：0.4kA/m  磁場強度變化＜0.05%

工作條件：溫度-10～55℃ 相對濕度 ≤95%  無凝露

貯藏條件：溫度-40～70℃ 相對濕度 ≤95%  無凝露

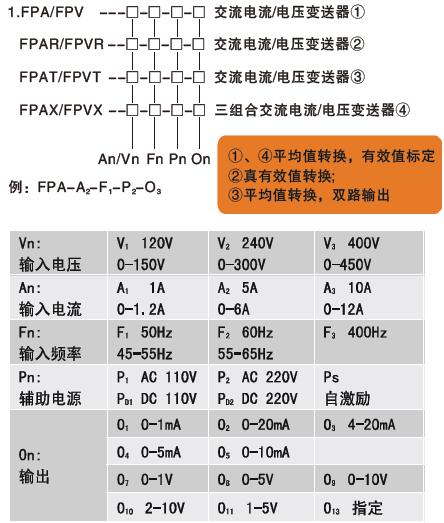

蘇州迅鵬FPV鐵殼交流電壓變送器的選型代碼

常用規格實例

型號: FPV-V1-F1-P2-O3  ;

精度: ±0.2%

輸入: 1P2W, 120Vac,  50Hz;

輸出: 4~20mAdc

電源: AC220V

描述: 此型號為單相交流電壓變送器，100Vac  電壓互感器（PT）變比電壓信號輸入，輸出4~20mAdc, 工作電源AC220V

FPV電壓變送器型號

　　·FPV---交流電壓變送器(平均值轉換，有效值標定)

　　·FPVT---交流電壓變送器(雙路輸出)

　　·FPVX---交流電壓變送器(平均值轉換，有效值標定，三組合)

　　·FPVR---交流電壓變送器(真有效值轉換)

　　·例2: FPVT-V1-F1-P2-O8/O1 二路輸出(電壓變送器、輸入: 0-120V、頻率: 50Hz、輔助電源: AC 220V、輸出:  0-5V/0-1mA)

　　·例3: FPV-V1-F1-PD2-O8(按0-150V校正電壓變送器、輸入: 0-150V、頻率: 50Hz、輔助電源: DC220V、輸出:  0-5V)。

　　·FPV-V1-F1-P2-O3(FPV鐵殼電壓變送器/輸入0~120V/輸出4~20mA/供電電源AC220V)

　　·FPV-V1-F1-P2-O11(FPV鐵殼電壓變送器/輸入0~120V/輸出1~5V/供電電源AC220V)

　　·FPV-V1-F1-PD2-O3(FPV鐵殼電壓變送器/輸入0~120V/輸出4~20mA/供電電源DC220V)

　　·FPV-V1-F1-PD2-O11(FPV鐵殼電壓變送器/輸入0~120V/輸出1~5V/供電電源DC220V)

　　·FPV-V3-F1-P2-O3(FPV鐵殼電壓變送器/輸入0~400V/輸出4~20mA/供電電源AC220V)

　　·FPV-V3-F1-P2-O11(FPV鐵殼電壓變送器/輸入0~400V/輸出1~5V/供電電源AC220V)

　　·FPV-V3-F1-PD2-O3(FPV鐵殼電壓變送器/輸入0~400V/輸出4~20mA/供電電源DC220V)

　　·FPV-V3-F1-PD2-O11(FPV鐵殼電壓變送器/輸入0~400V/輸出1~5V/供電電源DC220V)

　　·FPVX-V3-F1-P2-O3(FPVX三組合鐵殼電壓變送器/輸入0~400V/輸出4~20mA/供電電源AC220V)

　　·FPVX-V3-F1-PD2-O11(FPVX三組合鐵殼電壓變送器/輸入0~400V/輸出1~5V/供電電源DC220V)。

　　FPA電流變送器型號

　　·FPA---交流電流變送器(平均值轉換，有效值標定)

　　·FPAT---交流電流變送器(雙路輸出)

　　·FPAX---交流電流變送器(平均值轉換，有效值標定，三組合)

　　·FPAR---交流電流變送器(真有效值轉換)

　　·FPAN---負序電流變送器

　　·FPA-A2-F1-P2-O3(FPA鐵殼電流變送器/輸入0~5A/輸出4~20mA/供電電源AC220V)

　　·FPA-A2-F1-P2-O11(FPA鐵殼電流變送器/輸入0~5A/輸出1~5V/供電電源AC220V)

　　·FPA-A2-F1-PD2-O3(FPA鐵殼電流變送器/輸入0~5A/輸出4~20mA/供電電源DC220V)

　　·FPA-A2-F1-PD2-O11(FPA鐵殼電流變送器/輸入0~5A/輸出1~5V/供電電源DC220V)

　　·FPA-A3-F1-P2-O3(FPA鐵殼電流變送器/輸入0~10A/輸出4~20mA/供電電源AC220V)

　　·FPA-A3-F1-P2-O11(FPA鐵殼電流變送器/輸入0~10A/輸出1~5V/供電電源AC220V)

　　·FPA-A3-F1-PD2-O3(FPA鐵殼電流變送器/輸入0~10A/輸出4~20mA/供電電源DC220V)

　　·FPA-A3-F1-PD2-O11(FPA鐵殼電流變送器/輸入0~10A/輸出1~5V/供電電源DC220V)

　　　　FP功率變送器鐵殼規格型號

　　FPW301---三相四線有功功率變送器;

　　FPK301---三相四線無功功率變送器;

　　FPWK301---三相四線有功功率/無功功率組合變送器

　　功率變送器FPK301(FPK301-V1-A2-F1-P2-O3)

　　功率變送器FPK201(FPK201-V1-A2-F1-P2-O3)

　　功率變送器FPK101(FPK101-V1-A2-F1-P2-O3)

　　功率變送器FPW301(FPW301-V1-A2-F1-P2-O3)

　　功率變送器FPW201(FPW201-V1-A2-F1-P2-O3)

　　功率變送器FPW101(FPW101-V1-A2-F1-P2-O3)

　　三相三線有功功率變送器FPW-201

　　三相四線有功功率變送器FPW-301

　　單相無功功率變送器FPK-101

　　三相三線無功功率變送器FPK-201

　　三相四線無功功率變送器FPK-301

　　單相有功無功功率組合變送器FPWK-101

　　三相三線有功無功功率組合變送器FPWK-201

　　三相四線有功無功功率組合變送器FPWK-301

　　FPF-F1-B4-O3-P2頻率變送器

　　FPF頻率變送器

　　FPPF功率因數變送器

　　FPD-1直流變送器(單路輸出)

　　FPD-2直流變送器(雙路輸出)

　　FPDH-1直流變送器(單路輸出，高壓)

　　FPDH-2直流變送器(雙路輸出，高壓)

　　FPWH電能變送器，F(xiàn)PWH201有功電能變送器，F(xiàn)PKH301無功電能變送器，F(xiàn)PWKH電能變送器，
