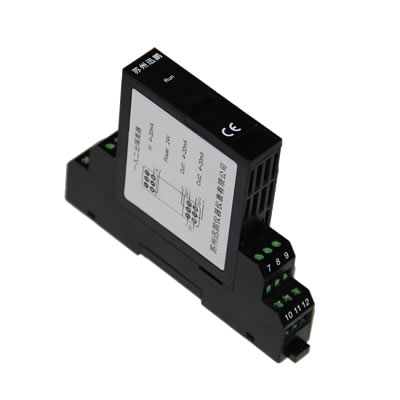

XP系列熱電偶隔離器(熱電偶進/熱電偶出)的概述

XP系列熱電偶隔離器接收現場的直流毫伏信號，經過隔離后輸出，可輸出1:1直流毫伏信號，通常用于隔離熱電偶信號。隔離器也可經過隔離和線性化處理后，轉換成與溫度成線性關系的標準信號輸出?？蛇x1入1出，1入2出。儀表廣泛應用于機械、電氣、電信、電力、石油、化工、鋼鐵、污水處理、樓宇建筑等領域的數據采集、信號傳輸轉換、PLC、DCS等工業測控系統，用來完善和補充系統模擬I/O插件功能，提高自動化控制系統的抗干擾能力，保證系統的穩定性和可靠性。

XP系列熱電偶隔離器的產品特點

■ 輸入、輸出、電源三方完全隔離，抗干擾能力強

■ 精度高，線性度高，長期運行穩定性高

■ 模塊化設計，體積小，功耗低，適合密集安裝

■ 底座與主機可以分離插拔，安裝、拆卸、維護方便簡單

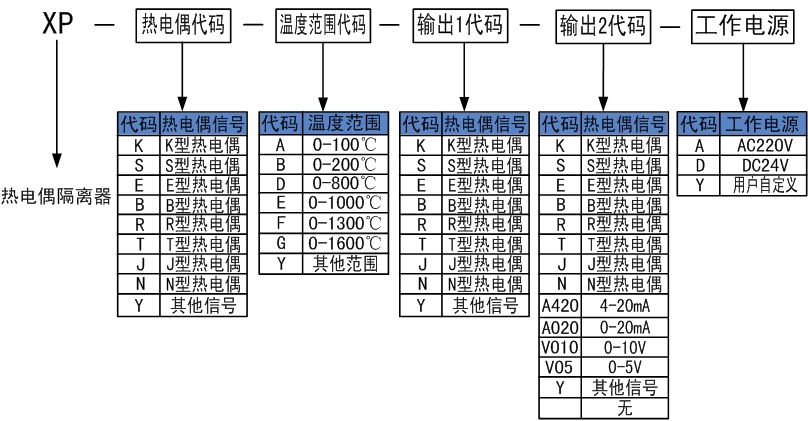

XP系列熱電偶隔離器的選型代碼

常用規格實例

參照選型代碼表，正確規范書寫訂貨型號代碼

舉例1 輸入：K 型熱電偶，0-800℃，輸出：1 路K 型熱電偶，工作電源：24VDC

訂貨型號：XP-K-D-K-D

舉例2 輸入：S 型熱電偶，0-1300℃，輸出1：S 型熱電偶，輸出2：4-20mA，工作電源：24VDC

訂貨型號：XP-S-F-S-A420-D

舉例3 輸入：E 型熱電偶，0-700℃，輸出1：E 型熱電偶，輸出2：E 型熱電偶，工作電源：24VDC

訂貨型號：XP-E-Y-E-E-D（Y=0-700℃）

XP系列熱電偶隔離器的安裝與拆卸

詳細產品選型手冊請點擊下載熱電偶隔離器.pdf

英文產品說明書請點擊下載 Thermocouple Signal Isolator.pdf
