無紙記錄儀是針對各種工業現場的實際需求，設計、生產的新型記錄儀；集顯示、處理、記錄、積算、報警和配電等多種功能于一身；采用液晶顯示屏，配以中文顯示界面，畫面大而清晰。無紙記錄儀具有非常強大的信號處理功能，能夠接受電流、電壓、熱電偶和熱電阻等多種輸入信號；具有模擬量輸出、上下限報警和報警延時等功能；顯示形式多樣，數據能以曲線、工程量、百分量和棒圖等多種形式顯示，并能同時將多種形式綜合顯示。

無紙記錄儀廣泛適用于各類工業現場，主要應用在冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場，是替代傳統記錄儀的新一代無紙記錄儀。

無紙記錄儀基本功能原理下圖所示：

投運步驟

本節簡要地說明儀表到貨后，從開箱、安裝、接線直到能夠正常運行的一系列操作步驟。

開箱：檢查外箱是否破損、附件是否齊全。
安裝：注意開孔的尺寸、支架的安裝。
接線：請勿帶電操作，請使用屏蔽雙絞線屏蔽層單點接地，遠離強電強磁。
供電：注意供電電壓的正負以及大小。
組態：注意信號類型以及對應的量程設置。
投運：使用過程中，非專業人士請勿更改組態與接線。
將電源切斷，儀表即停止工作。

記錄儀掉電后，儀表所有的歷史數據和組態參數保存在機內FLASH存儲器中，無需后備電池，所有的歷史數據和組態參數不會因掉電而丟失。

常見問題

以下列出了無紙記錄儀可能出現的故障，可根據故障類型找到相應的排除方法。

1.液晶屏上電后無顯示

⑴ 檢查工作電源接線，看是否接錯或接觸不良；

⑵ 用萬用表測量220Vac端子處電壓，看是否正常。

⑶ 若電壓正常且端子無松動，則寄回我司檢修。

2.數據顯示錯誤

⑴ 檢查輸入信號接線，看是否接錯或接觸不良:

常規輸入信號接線圖如下：

二/四線制變送器與記錄儀外供電源接線圖：

⑵ 查看輸入組態中的輸入信號類型以及對應的上下限：

例如：通道1接二線制4-20mA的液位變送器，測量水箱的液位對應顯示0-1.6m，則將位號改為水箱液位，類型改為4-20mA，單位改為m，量程改為0.00-1.60即可。

⑶ 用萬用表測輸入信號，看是否輸入信號異常導致，若異常則檢查輸入信號來源處。

3.通訊異常

⑴ 檢查通訊線是否接反或接錯，接線圖如下：

RS485：

RS232：

⑵ 通訊線請使用屏蔽雙絞線且屏蔽層單點接地。RS485波特率為19200bps以上時，通訊線長度不能超過1000米；在通訊線長度大于100米的條件下進行通訊時，為減小反射和回波，必須增加阻值為120歐姆的終端匹配電阻。RS232通訊線長度不能超過10米

⑶ 查系統組態里，看地址、波特率等通訊參數是否一致；

⑷ 通訊線請勿靠近強電強磁等干擾源。

⑸ 注意通訊協議是否一致，應為標準的Modbus RTU 協議。

⑹ 用萬用表測Rs 485端子之間的電壓，應有不大于5V的電壓，若無電壓則寄回我司檢修。

4.變送輸出異常

⑴ 檢查變送輸出設置：

設定輸出源通道：設定此路輸出的值的來源。

輸出調整值：輸出值 = 當前值 ×K+B。

說明：模擬輸出僅支持 4-20mA 一種類型。

儀表將源通道的值根據源通道量程換算成百分量，然后轉換成4-20mA模擬輸出。

當輸出源通道組成“無”時，此路模擬輸出固定在4mA。

⑵ 用萬用表測變送輸出端子之間看是否有電壓,應有10V左右電壓，若無則寄回返修。

5.繼電器不動作

⑴ 檢查繼電器參數設置看是否有誤；

例如：通道1要低于0.5m觸點1動作或高于1.5m時觸點2動作，則將下限的數值改為0.50，觸點選擇1，上限的數值改為1.50，觸點選擇2即可。

⑵ 查看數顯畫面下，報警時對應數值與繼電器是否變成紅色；

⑶ 用萬用表測量對應觸點看是否動作，常閉點動作則開路，常開點動作則短路，若異常則寄回我司檢修。

6.U盤數據無法備份

⑴ 首先確認U盤沒有寫保護；

⑵ 首次使用建議先格式化，文件系統規格是FAST16或FAST32（不支持exFAT和NTFS）；

⑶ 轉儲過程中不能退出數據轉儲畫面、不可拔出U盤。

修改文件名：修改數據備份在 U 盤中的文件名。

備份數據：光標移動到[備份]按鈕上，按[確認]鍵執行備份數據操作。

狀態欄信息含義

組態內容

用戶在組態模式下可執行下列內容：

① 設置系統參數。

② 設置模擬輸入參數

③ 設置模擬輸出參數

④ 設置顯示參數

⑤ 設置報表參數

⑥ 設置報警參數

⑦ 設置通訊參數

⑧ 設置打印參數

⑨ 設置控制組態參數

⑩ 清除儀表內數據

☆☆☆詳細設置請參照對應記錄儀操作說明。

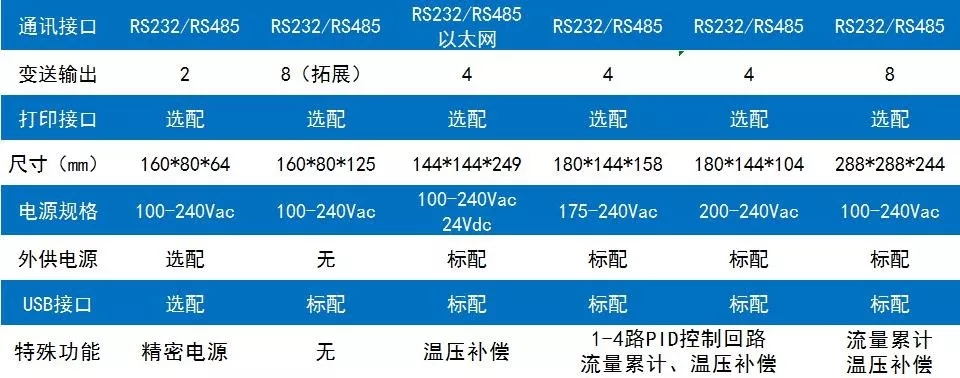

附:迅鵬各型號無紙記錄儀對比圖
