隔離式安全柵是安裝在安全場所，連接現場本質安全型儀表和安全區非本安儀表的關聯設備。在正常傳輸電氣信號的同時，它能將串入到危險區本安儀表的能量限制在安全值以內，確保現場設備、人員和生產的安全，是化工，燃?xì)?，煤礦等行業安全生產和產品質量的重要保障。
隔離式安全柵不但有限能功能，還有隔離功能，它主要由回路限能單元、信號和電源隔離單元、信號處理單元組成。優點如下：
1、使用隔離式安全柵，大大增強了檢測和控制回路的抗干擾能力，提高系統可靠性。
2、隔離式安全柵有許多保護功能電路，意外損壞的可能性較小，允許現場儀表帶電檢修，這樣可縮短工程開車準備時間和減少停車時間。
3、隔離式安全柵有較強的信號處理能力。如開關量輸入狀態控制、mV、Pt100變?yōu)?~20mA等等。給現場儀表和控制系統提供了合理、有效和便捷的解決方案。
4、回路供電隔離式安全柵保持有源隔離式安全柵的優點，接線方便，不需要另外24V電源供電，特別適合配I/O卡直接供電的DCS系統。

隔離式安全柵無須“本安接地”

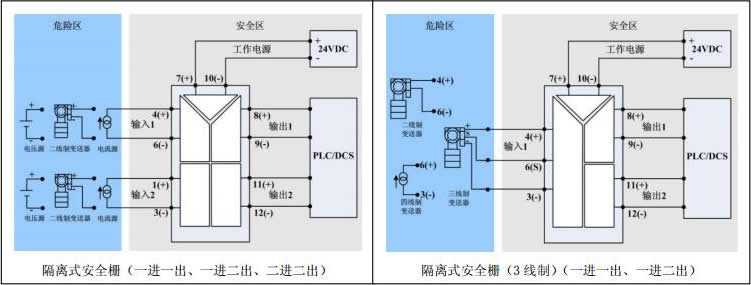

當故障發生時，由于隔離式安全柵內有可靠的隔離單元，它對地產生電勢，但對地電流不可能從可靠隔離單元流向危險區，因此在安全柵的本安電路側不需要專門本安接地，只要按照一般要求。接線圖如下：
